MTL7700 SERİSİ BARİYER UYGULAMALARI

MTL7700 SERİSİ BARİYER UYGULAMALARI

►Analyog girişleri (yüksek seviye)

2 telli vericiler, 4 / 20mA, konvansiyonel ve akıllı

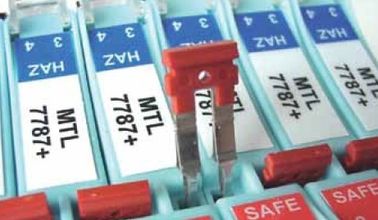

'Konvansiyonel' ve 'akıllı' 4 / 20mA vericiler (26V ayarlanmış besleme tarafından beslenen) ile kullanılması önerilen bariyer MTL7787 + 'dir.

Bu, bir verici ve hatları için normalde 250Ω yük için 5V kadar, Vwkg'da 12,9V'ye (MTL7787P + için 14,6V) ve 20mA değerine kadar sağlar.

Bu uygulama ve bu bariyer, opsiyonel elektrik bus tesisatı ile kullanım için uygundur.

MTL7706 + , 35V'a kadar düzensiz bir besleme kullanılması durumunda önerilir. 20mA'de geleneksel ve akıllı vericiler için 16.0V, tipik 250Ω yük için 5V sağlar.

MTL7706 + terminal 3'te toprağa göre negatiftir, bu nedenle terminal 3 ve 4'e olan bağlantılar tersine çevrilmelidir.

Titreşim sondaları

Titreşim izleme ekipmanıyla birlikte kullanılan 3 telli vericiler her zaman -24V dc güç kaynağı ile beslenir - dolayısıyla önerilen bariyer seçimi negatif polarize MTL7796- 'dır.

► Analog girişler (düşük seviye)

Termokupllar ve mV kaynakları

Termokupllar ve mV kaynakları için önerilen bariyer MTL7760ac'dir . Bu 2 kanallı polarize edilmemiş bariyer, sinyalin 'topraksız' özelliğini korur ve alıcının girişini 'şamandıra' olarak sunarak, ortak mod AC ve DC paraziti en az 7 V'a kadar reddeder ve birincil öğedeki toprak arızalarından etkilenmez .

AC sensörler, fotoseller, mikrofonlar ve türbin akış ölçerler

Bu cihazlar için MTL7760ac önerilir. Bunların birçoğu basit cihazlar olarak adlandırılır ve bu nedenle sertifikaya ihtiyaç duymazken, bazı ac sensörlerinin önemli bir endüktans seviyesine tabi olabileceğini ve bu nedenle tehlikeli alan konumları için tasarlanıp onaylanması gerekeceğini unutmayın.

Sürgü Yer Değiştirme Dönüştürücüleri

En basit seçenek MTL7760ac'dir . Bu bariyer güç sağlar ve tek kutuplu bir sinyal geri getirir.

RTD'ler

3 kablolu RTD'ler için tek bir MTL7755ac bariyer en ekonomik seçimdir. Bu, kayan bir köprü ile kullanım için uygundur - köprü kollarından gelen iki kablo, bariyer tarafından korunur ve üçüncü (besleme) kablosu bariyerden topraklanır. Bariyer, span değişikliklerini en aza indirgemek için yalnızca 19Ω / kanal düşük uç-direnç direncine sahiptir ve sıcaklık ile sıfır kaymayı en aza indirgemek için kanalları 0,15Ω (-20 ° C ile + 60 ° C arasında) arasında izler.

Köprü devresi zaten topraklanmışsa , bir MTL7756ac tarafından sağlanan üçüncü bariyer kanalı gereklidir . Aşırı hassasiyet için, bariyer sızıntısına bağlı küçük hataları ortadan kaldıran bir konfigürasyon olan 3 kanal ve topraksız bir köprü kullanılabilir.

Kanal 1 ve 2 (sırasıyla 1 ve 2 ve 3 ve 4 terminalleri arasındaki), 0,15Ω'luk (-20 ° C ile 60 ° C arasında) izler.

4 telli sabit akım devreleri eşleşmiş bariyer direncine ihtiyaç duymaz ve iki MTL7761ac engel tarafından korunabilir . Döngü direncindeki artış çok büyükse bunun yerine iki adet MTL7755ac bariyeri kullanın.

► DÖNÜŞ BAĞLANTI KÖPRÜLERİ

Tek gerilme mastar köprüleri

Bu, IIC gazlarında güvenli olan iki veya üç bariyeri kullanan bir düzenlemeyi gösterir. MTL7761ac ile devre, 14V, 230Ω'luk bir kaynaktan güç almaktadır; Köprü direnci 230Ω ise, köprü gerilimi 7V olur. Köprü direnci 350Ω ise, köprü gerilimi 8.4V olur.

Bir MTL7764ac köprü besleme gerilimini algılamak için kullanılabilir .

MV çıkışı için burada bir MTL7761ac kullanılır .

Bir MTL7766Pac , 20V beslemeli 350Ω köprü için 12.3V sağlar.

MTL7761Pac duyu ve devir devreleri için kullanılabilir .

► BÜTÜN KALDIRMA KÖPRÜLERİ (devam)

Çift gerilme mastarı köprüleri

Oldukça sık olarak, iki yük hücresini izlemek için bir talep var ve IIC'de emniyet altına alınmış olası bir devre gösteriliyor .

Burada, MTL7766Pac'in daha düşük voltaj düşüşü bir avantaj.

MTL7766Pac , iki MTL7761Pac bariyeri algılama ve ayırma devreleri ile arabirim yaparken köprü (ler) e güç sağlar .

350Ω köprü sistemlerini kullanarak, aşağıdaki voltajları ± 10V beslemeli bir MTL7766Pac'den temin edebilirsiniz :

1 köprü: 13.11V

2 köprü: 9.75V

► Analog çıkışlar

Kontrolör çıkışları (I / P dönüştürücüleri)

20mA'de 6.66V gerilim düşüşüne sahip olan tek kanallı MTL7728 + çoğu kontrolör çıkışı için önerilen seçenektir. Daha yüksek güç sürümleri mevcuttur: MTL7728P + (5.1V damla) IIC uygulamaları için uygundur; IIB uygulamaları için MTL7729P + (3.68V düşme).

Kontrol devresi tarafından 0V rayından ayrılan bir çıkış devresine sahip kontrol cihazları için, dönüş kanalı 26.6V'a kadar çıkabilen kontrol sinyalinin tamamen kapatılmasına izin verdiği için 2 kanallı MTL7787 + tercih edilen seçimdir. Voltaj düşüşü, 20mA'de 8.1V'dir. İkincisinin daha güçlü bir versiyonu olan MTL7787P + da mevcuttur. Bu engellerin dönüş kanalı 26,4V'a kadar çıkıyor ve maksimum gerilim düşüşü yalnızca 6,38V.

MTL7787 + ve MTL7787P + , aynı zamanda, yüksek bütünlük işletme için dönüş akımının izlenmesini sağlayan bir direnç içeren kontrol cihazları için de uygundur.

► Dijital (açma / kapama) girişleri

Anahtarlar

Normal seçim, düzenlenmiş bir besleme ile MTL7787 + / 7787P + 'dir.

MTL774X modülleri , röle çıkış modülleri için 30V'a kadar düzensiz besleme veya katı hal çıkış modülleri için 35V'lik bir beslemenin kullanıldığı uygulamalar için önerilir.

MTL7789 + , her kanal için giriş akımının <10mA olduğu anahtar girişleri için çift kanal pasif bariyer sunar.

Anahtarlar / Yakınlık dedektörleri

MTL'nin yeni switch / prox giriş engelleri, kullanıcıya tek ve çift kanallı sürümlerde röle ve katı hal çıkışı seçenekleri sunar.

MTL7741 , bir geçiş röle çıkışı olan tek kanaldır.

MTL7742 , bir güç rayından veya toprağa geçmek için yapılandırılabilen tek kanallı bir yarı iletken anahtara sahiptir. Bu, yüksek anahtarlama frekansı uygulamaları için de idealdir.

MTL7743 ve MTL7744 , çok yüksek paket yoğunluklarına sahip çift kanallı versiyonlardır. Güç bus tesisini kullanarak bu modüllere güç sağlanmalıdır.

MTL7745 , anahtar ve hat hatası durumu sağlayan röle kontaklarıyla tekli bir kanal yakınlık girişi ('hat sonu' direnç takılıysa anahtar girişi) 'dir. Bir arıza tespit edildiğinde LFD röle kontakları kapanır.

► Dijital (açık / kapalı) çıkışlar

Alarmlar, LED'ler, solenoid valfler, vb.

Bu uygulamalar için MTL7728 + önerilir. Yüksek güçlü modeller mevcuttur: MTL7728P + , IIC uygulamaları için uygundur; IIB uygulamaları için MTL7729P + .

Kontrol anahtarı toprak durumdaysa , 2 kanallı MTL7787 + bariyeri veya alternatif olarak MTL7787P + daha güçlü model kullanılmalıdır .

Besleme düzgün düzenlenmediyse, MTL7707 + ' yi kullanın .

MTL7707 + , 35V'a kadar düzensiz bir besleme kaynağı kullanılan uygulamalar için önerilir.

► POZİTİF DC SİSTEMLER

Düşük seviyeden 12V dc sistemlere

MTL7764 + ve MTL7767 + ' nin iki kanalı IIC'de güvenle birleştirilebilir .

MTL7764 + , düşük seviye mantık dönüş sinyalleri için kullanılabilirken , MTL7767 + 6V dc ve 12V dc sistemleri için kullanılır .

18V dc sistemleri

Tek kanallı MTL7722 + , 18V dc sistemleri için önerilir.

► AC VE DC SİSTEMLERİ

Üst düzey ac ve dc sistemleri

Çok yönlü yıldız bağlantılı MTL7765ac ve MTL7778ac , her kanaldan zemine Vwkg'nin geliştirilmesine izin verir, ancak kanallar arasında sadece Vwkg'nin geliştirilmesine izin verir. Bu, bazı ortak mod voltaj kapasitesi sağlar ve daha yüksek kablo parametrelerinin kullanılmasına izin verebilir.

► NEGATİF VE DÖŞEME GÜÇ KAYNAKLARI

Dijital (açık / kapalı) çıkışlar

MTL7728- negatif güç kaynağı ve pozitif toprak ile kullanılır . Genellikle dijital girişler veya çıkışlar için gösterildiği gibi kullanılır.

MTL7728 - vericiler için yüzer güç kaynakları ile de kullanılabilir.

► YEDEK KABLO KORSE VE EKRANLARI

MTL7799 kukla bariyer öncelikle kullanılmayan kabloların ve ekran bağlantılarının emniyete alınması ve topraklanması için kullanılır. Tehlikeli alan terminalleri 3 ve 4, dahili olarak DIN rayına montaj / toprak bağlantısına bağlıdır. Aynı zamanda, herhangi bir güç kaynağı vidalı terminali bulunmayan MTL7743 ve MTL7744 gibi modüller için doğrudan güç bağlantısı için bir güç veri yolu bağlantısı sağlar.

► GÜÇ BUSU UYGULAMALARI

PB7700 güç veri yolu, 24V dc güç kaynağını bir dizi engele bağlarken kurulum süresinden ve kablolamadan tasarruf etmek açısından çok değerlidir.

Tipik uygulamalar arasında tehlikeli alan anahtarları, 4 / 20mA vericiler ve yakınlık dedektörleri bulunur. Şema 4 engel için yapılandırmayı göstermektedir, ancak bu yöntemle 40 bariyere kadar servis yapılabilmektedir.

MTL7798 güç besleme modülü normal olarak MTL7787 + ve MTL7787P + gibi standart bariyerler ile birlikte kullanılır , çünkü MTL7798'in akım / voltaj koruma koruma mekanizması bariyerlerdeki sigortaları korur.

MTL7798 kukla bariyeri, 24V dc kaynağının güç veri yoluna doğrudan 'besleme' bağlantısı için MTL7798 yerine kullanılabilir . Taşıyan gücün her ucundaki gç beslemesinin döngüsü, zincirdeki diğer insanlara gç kaybetmeden bireysel engellerin kaldırılmasına olanak tanır.

Elektrikli otobüs tesisini kullanabilen diğer birimler:

MTL7706

MTL7707 +

MTL7707P +

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787 +

MTL7787P +

MTL7788 +

MTL7788R +

MTL7789 +
