Place of Origin: | SHENZHEN CHINA |
Marka adı: | Noble |
Sertifika: | CE&ISO |
Model Number: | NBLD-200 |
Minimum Order Quantity: | 10 Pieces |
---|---|
Fiyat: | USD20~60 |
Packaging Details: | packing dimension: 33*32*26cm /20pcs. |
Delivery Time: | 5-8 working days |
Payment Terms: | T/T, Western Union, L/C |
Supply Ability: | 5000 sets |
Dimensions: | 74x36*85 mm (H*W*D) | Voltage: | 85-240VAC/12-24VADC |
---|---|---|---|
Power consumption: | <6VA | Response Time: | 10-90MS |
Frequency Rang: | 20~80KHz | Net Weight: | 300g |
Vurgulamak: | Endüktif döngü algılama,araba döngüsü dedektörü |
Açıklama:
Noble Loop dedektörleri, izleme yolları ve emniyetli koruma yolları veya araç sayımı gibi araçların tespit edilmesi gereken yerlerde kullanılır. Çıkış sinyali, kapı ve kapı tahrik mekanizmalarını, çalışma bariyerlerini, otoparklarda trafik ışık sistemlerini kontrol etmek veya otoparklarda kart dağıtıcılarını çalıştırmak için kullanılabilir.
NBLD200 iki yönlü çıkış röleleri içerir. Bunlardan iki çıkışı, ilgili döngü kalıcı olarak kaplandığında sınırsız, diğerleri ise kullanıcılar tarafından ayarlanabilen çoklu moddur. Yön bulma Fonksiyonu araç akışını istatistiklemek için kullanılabilir. İlke, geçen araçlardaki metalik bileşenlerden kaynaklanan halka içindeki endüktansa bir değişime dayanıyor. Değişiklikler bir mikroişlemci tarafından alınır ve değerlendirilir. Çalışma voltajı uygulandığında otomatik kalibrasyon sayesinde kullanım kolaylığı.
Yön Tespiti:
Araç CH1'den CH2'ye hareket edip CH1'den ayrılırsa, CH1 röle puls çıkışı; Araç CH2'den CH1'e hareket edip CH2'den ayrılırsa, CH2 röle puls çıkışı
Özellikler :
1) Sıfırlama Anahtarı: Sıfırlama anahtarı, dedektörün işletmeye alma ve test sırasında manuel olarak sıfırlanmasını sağlar. Bu, dedektörün algılama döngüsünü tekrar ayarlamasına ve araç tespiti için hazır hale gelmesine neden olur;
2) Seçilebilir Darbe Süresi: Bu özellik puls rölesinin 1 saniyede veya 0,5 saniyede enerjilendirileceği süreyi ayarlar;
3) Darbe Rölesi Seçimi: Darbe Rölesi, bir aracın algılanması üzerine veya araç döngüden çıktığı zaman enerji verecek şekilde yapılandırılabilir;
4) Hassasiyet Artışı: Bu özellik algılama düzeyini maksimum hassasiyete ayarlar ve yüksek katlı araçların algılanamamasını önlemek için kullanılır;
5) Anahtar Seçilebilir Duyarlılık: Konfigürasyonda esneklik sağlamak için anahtarlarda 11 kol ayarlanabilir hassasiyet ayarı mevcuttur;
6) Anahtar Seçilebilir Frekans: Bitişik halkalar arasındaki çapraz konuşmayı önlemek için 4 frekans ayarı mevcuttur;
7) Filtre Seçeneği: Bu seçenek, aracın tespiti ile çıkış rölesinin değiştirilmesi arasında bir gecikme sağlamak için kullanılır. Bu röle normalde küçük veya hızlı hareket eden nesnelerin yanlış algılanmasını önlemek için kullanılır;
8) Sürekli Durum Opsiyonu: Bu özellik, araç döngü boyunca uzun süre park edildiğinde aracın tespitinin yapılmasını sağlar.
Özellikler:
Tek kanallı araç dedektörü için teknik parametre | Döngü Endüktansı | 20-2000μH (Q Faktörü> 5) |
Yanıt Süreleri | 10-90MS | |
Duyarlılık | 0-7,8 seviyeleri | |
Görsel Göstergeler | Güç LED-Kırmızı, Kanal LED-Yeşil | |
ABS | Otomatik hassasiyet arttırma | |
Yön tespiti | CH1 ve CH2 yön tespiti | |
Döngü frekansı | 4 ayarı (düşük, Med-düşük, Med-Merhaba, Yüksek) | |
Röle sinyali | Varlık sinyali veya darbe sinyali | |
Konut Renkleri | Siyah, Beyaz, OEM / ODM | |
Ağırlık | 0.2KG | |
Etiket Dili | İngilizce veya OEM / ODM | |
Bağlantılar | Soket montajı-11pin erkek (JEDEC B11-88) | |
Depolama sıcaklığı | -40 ila 80 derece | |
Normal Çalışma Sıcaklığı | -40 ila 70 derece |
Uygulama:
LD-200 Geliştirilmiş tek kanal dedektörleri, park ve kapı / geçiş ortamlarında çeşitli uygulamalar için kullanılabilir:
1. Kart okuyucularını ve bilet dağıtıcılarını kurmak için.
2. Bir bariyer / kapı / kapı kapatma dedektörü olarak.
3. Bir bariyer / kapı / kapı açma dedektörü olarak (Serbest çıkış).
4. Araç sayımında darbeler üretmek.
Rekabet avantajı:
Kendiliğinden dönme aralığı: 20-2000μH
Yanıt Süreleri: Açma 10-90MS
10-90MS kapalı
Hassasiyet: 16 yol seçilebilir
En yüksek% 0.010 DL / L
En düşük% 2,56 DL / L
SSS:
S1: Eğer dedektör çalışmıyorsa?
A1: Sıfırla tuşuna basın
S2: Eğer kırmızı led göstergesi tamamen yanmıyorsa?
A2: Güç kaynağı kontrolü yapın
S3: Yeşil led göstergesi yavaşça yanıp sönerse?
A3: Belki döngü kısa devredir veya dönüşlerin sayısı yeterli değildir.
S4: Yeşil led göstergesi yavaşça yanıp sönerse?
A4: Belki döngü açık ya da dönüşlerin sayısı çok fazladır.
S5: Yoksa, dönüşler yeterli değil mi?
A5: Frekansı düşürün (frekans hala çok yüksekse, daha fazla dönüş eklemelisiniz).
S6: Yoksa, dönüşler çok mu fazla?
Y6: Frekansı yükseltin (frekans hala çok düşükse, bazı dönüşleri kaldırmalısınız).

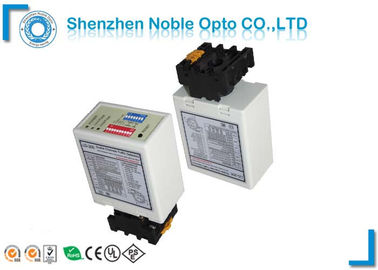

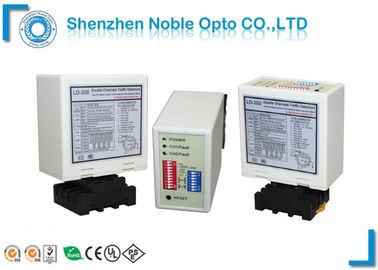

İndüktif döngü detektör resmi:
