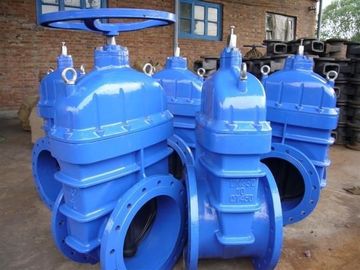

Aktüatörlü EPDM / NBR Esnek Oturmalı Cıvatalı Bonnet Kapısı Valfı / Su Kapısı Vanaları

EPDM / NBR Koltuklu WRAS DN1200 GGG 50 Gövde / Bonnet Esnek Oturmalı Kapı Vana

Temiz suyun taşınmasında esnek koltuk kapısı vanaları kullanılır.

Valf kapısı veya kapatma elemanı tipik olarak dökme demir malzemeden yapılmış bir kama şeklindedir.

Yüksek basınç ve yüksek akış uygulamaları için uygun olacak şekilde yeterince sağlam olacak şekilde.

Esnek bir koltuk kapısı valfinde, valf kamasının dış yüzeyi bir elastomerik ile kaplanmıştır.

Yüksek çalışma basınçlarında bile kabarcık geçirmez bir sızdırmazlık sağlamak için malzeme.

Valf kama valfi ilerletmek veya geri çekmek için bir dişli sapı çevirerek çalıştırılır.

Valf muhafazasının suyolu içindeki kama.

Valfın kapanması üzerine, kenardaki esnek malzeme iç kısımda kabarcık geçirmez bir conta oluşturur.

Vana gövdesinin yüzeyi. Vana işletim sisteminde kir veya diğer kirlenme yol açabilir

kama veya diğer arızaların eksik sızdırmazlığı.

Mevcut buluşun bir başka amacı, bir

inşaat sırasında ya da valfe taşınan ürün içinde yer alan kontaminasyonun zararlı etkilerini kolayca ortadan kaldıran geliştirilmiş kama operatör sistemi.

Bu buluşun ve bu buluşun diğer amaçlarının çalışılmasıyla ortaya çıkacak diğer nesneler.

ek açıklama ve çizimler, bir valf içeren bir valf düzenlemesinde sağlanmıştır

Su geçiş yolunu ve valf geçidi içindeki bir valf yuvasını tanımlayan gövde.

Muhafaza geçidi içine yerleştirilmiş bir valf takozu, bir çalışma yönü boyunca hareket eder.

Valf boyunca su akışını engellemek için valf yuvasına temas eden kapalı bir konum arasında

Geçit ve vana geçiş yolu boyunca suyun akışını sağlayan açık bir pozisyon.

Takozun her iki tarafındaki valf yuvasında bir çift aralıklı iz yerleştirilmiştir.

ve çalışma yönü boyunca uzanır. Vana kama üzerinde taşınan bir çift zıt kanat

her pistte seyahat. Valf kamasına bağlı bir valf sapı, valf takozunu, valf açık ve valf kapalı konumlan arasında karşılıklı ters yönde hareket eder.

Makaralar, kepçeler ile yuvarlanma için kanatlarda taşınır ve kazıyıcı bıçaklar

rayların kirlenmesini önlemek için silindirlere bitişik kanatlarda taşınmıştır.

Raylar, bir astar ile veya olmadan temin edilebilir. Bir kanat rulosu olmadan sağlanırsa

Bir hafif yükleme uygulaması, örneğin, ray tercihen bir astar olmadan sağlanır.

Bir hafif yükleme koşulu, örneğin, yatay olarak yönlendirilmiş bir üst ucunda ortaya çıkabilir.

Valf düzenlemesi. Ancak, örneğin, altta olduğu gibi ağır yükleme koşullarında

Yatay olarak çalıştırılan bir valf düzenlemesinin ucu, kanatların temin edilmesi tercih edilir

yük taşıma silindirleri ile.

Bu durumda, rayın genel olarak U-şekilli bir astar ile donatılması da tercih edilir.

enine kesit ve paslanmaz çelik gibi sağlam bir malzemeden yapılmıştır.

Özellikler:

ÖZELLİKLER

⊙ Kumlama

kumlama ile bitirilmiş koruyucu yüzey ve yüzey pürüzsüz ve temizdir.

⊙ koltuk yassı

Oturma girintisi olmadan pürüzsüz sürekli delikli yol, pürüssüzlük elde etmek kolay değil.

Sıvıyı düz yapmak.

Rubber Kauçuk ile işlem yapmak

Hem iç hem de dış kauçuk vulkanizasyonun ileri bilgisi ile kaplanır ve

Lastik elastikiyetinden emin olun ve kesin geometri boyutundan emin olun. Kauçuk ve sünek

dökme demir vana el ile birlikte zor. Bu uzun süreli kullanım nedeniyle düşmeyi önleyebilir.

⊙ Anti korozyon

Hem iç hem de dış korozyona karşı dayanıklılığı arttırmak ve kaliteyi arttırmak için toksik olmayan toz epoksi reçineyle kaplanmıştır.

su temini.

⊙ Sağlamlaştırma

Eski sünek demir valfinin, nonego'dan etkilendikten sonra kırılması kolaydır. Durdurabilir

kopma, sfero dökümün iyi mekanik özelliklerine bağlıdır.

⊙ Üç “○” mühürlü halka

Üç “O” - halka ile, sızıntı büyük ölçüde azaltılabilir ve “O” - halka

Bu koşul altında basınçla ve su durmadan değiştirilir. Itme axletree

sürtünme direncini azaltır ve çalışma torkunu düşürür. Ve geçiş contası olabilir

Açmadan ve kapatmadan çal.

⊙ sert yuvarlak gövde

Vücuda kuvvetli bir şekilde yerleştirilmiştir, sert geometri boyutu, valfin iç sızdırmazlığını sağlar.

herhangi bir süreç.

⊙ hafif

Bu gövde sünek demirden yapılmış, eskilerden% 20 -% 30 daha hafiftir. Kolayca sabitleme ve

servis.

Uygulamalar: Bu vana, sıvı borularına, böyle bir durumda açma veya kapama için yaygın olarak uygulanır.

su, kanalizasyon atma, elektrik, enerji boruları, kimyasal, nakliye, enerji kaynakları vb.

UYGULANABİLİR STANDARTLAR

⊙ Amerikan Standardı
ANSI / AWWA C509'a Tasarım
ASME B16.10-2000 (ISO 3 serisi) ile yüz yüze boyut
SME / ANSI B16.42-1998 için flanş ve delme
⊙ İngiliz Standardı
BS5163'e tasarım, BS5150
Yüz yüze boyut BS5163 (ISO 3 serisi, ISO19 serisi)
BS4504 part1'e (EN1092) flanş ve delme
⊙ almanya standart
DIN3352'ye Tasarım
DIN3202'ye göre yüz yüze (F4: ISO 14 serisi; F5: ISO 15 serisi)
Flanş ve BS EN1092'ye sondaj

Uygulamalar: Bu vana, bu tür sularda sabitleme ya da kapama için sıvı borulara yaygın olarak uygulanır,

kanalizasyon atma, elektrik, enerji boruları, kimyasal, nakliye, enerji kaynakları vb.
