Akıllı kart dağıtıcı ile otomatik RFID park yönetim sistemi

Akıllı kart dağıtıcı ile RFID park yönetim sistemi

1.1 Temel özellikler

• Gömülü TCP / IP ağ tasarımı, LAN kolay erişim kablo yükünü tasarrufu.
• İki Wiegand Okuyucu Arabirimi, Wiegand çıktı okuyucu formatı 26, 34, 44'ü destekler.
• İki RS232 Okuyucu Arabirimi, M1-S50, S70 kart okuyucu arayüzünü destekler.
• Esnek seçeneklerin girişi / çıkışı kontrolü, denetleyiciyi çekerek kod anahtarı alma veya verme denetimi ayarlanır.
• Anket kutusu görüntülerine, park yerlerine ve iki reklam ekranına erişmek için RS485 ekran arabirimi.
• Kart dağıtıcı kontrol arabirimi (giriş) veya kart toplayıcı kontrol arabirimi (çıkış).
• Dijital ses sentez çıkışı, on-board ses depolaması, konuşma yazılım güncellemeleri site içeriği.
• Dört röle çıkış arabirimi, açma ve kapama, durma ve aydınlatma için otomatik bariyeri kontrol edebilir.
• IC kartı, kimlik kartı ve IC kartı ile kimlik kartı karışımını destekleyin.
• Destek ağı, iki yönlü ve çevrimdışı çalışma modunu çalıştırmak için.
• Dahili kart numarası saklanan numara: 25000; Çevrim dışı kayıt, kabul sayısının dışına çıktı: 80 000.
• Denetleyici bellenimi web sitesi aracılığıyla güncellenebilir.

1.2 Uygulamaya Genel Bakış

Denetleyici ARM çipleri, tam TCP / IP ağ teknolojisi, gerçek zamanlı gömülü işletim sistemi tasarımı kullanıyor. Temassız tip kimlik kartına, IC kartına veya kimlik kartına ve otopark yönetim sisteminin IC kart karışımına destek. TCP / IP teknolojisi kullanıcıların kurması, kullanması, bakımı,

Yükseltmeleri, yükseltme ve genişletme kolaylığı ve hızlı getirmek için çok yüksek bir maliyeti vardır.

Sistem çevrimdışı çalıştırılabilir; Ağ iletişimi hatası, tüm giriş ve çıkış kullanıcıları etkilemeden ve dışarıda çalışabilir.

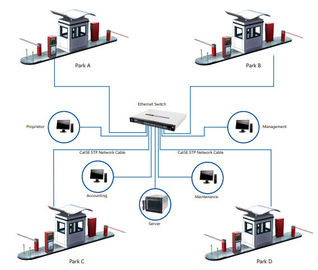

1.3 Bir girişli bir adet standart park yeri yönetim sistemi çıkışı

3.1 Giriş ekipmanları

  1) bariyer kapısı (düz kol)

2) araç dedektörü

3) bilet kutusu

4) giriş kontrol cihazı makinesi

5) sistem güç kaynağı

6) kart veren makine

7) araç dedektörü

8) IC / kimlik kartı okuyucu

9) LED ekran (İngilizce / Çince)

10) İnterkom genişletme

3.2 Çıkış ekipmanları

1) bariyer (düz kol)

2) araç detektörü

3) bilet kutusu

4) çıkış kontrol makinesinden

5) sistem güç kaynağı

6) IC / kimlik kartı okuyucu

7) LED ekran (İngilizce / Çince)

8) Ana Kontrol Panosu
